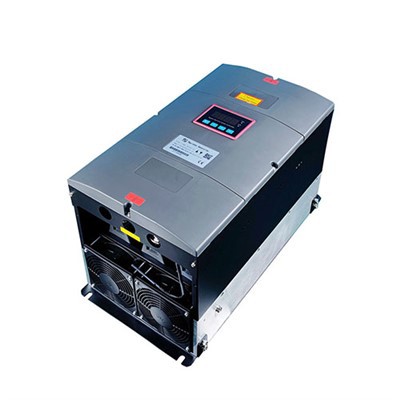

Tyristorens industriella värmeeffektregulator (även känd som tyristoreffektjusterare eller SCR-effektjusterare) är en kärnkontrollanordning för industriell uppvärmning med tyristorer som kärnomkopplingselement. Den uppnår steglös effektreglering genom två kärnstyrningsmetoder: fas-skiftutlösning och noll-korsningsutlösning, och är lämplig för olika industriella värmebelastningar. Det är ett energibesparande-kontrollverktyg inom området industriell elektrisk uppvärmning.
Core arbetsläge
Utlöser fas-skift
Fördröj tyristorns aktivering inom varje halv-cykel av AC-strömförsörjningen och justera det effektiva värdet på utspänningen genom att ändra storleken på ledningsvinkeln. Ju mindre ledningsvinkeln är, desto lägre utspänning och effekt. Denna metod kan uppnå kontinuerlig och smidig effektreglering, med en snabb svarshastighet. Den är lämplig för scenarier som motståndsugnar och härdugnar som har höga krav på kontinuitet i värmekraften. Det kan dock orsaka elektromagnetiska störningar och behöver vanligtvis användas tillsammans med ett filter.
Noll-övergångsutlösare
Vid nollpunkten för-växelströmsspänningen triggas tyristorn att leda och stänga av och mata ut en fullständig sinusvåg. Den reglerar medeleffekten genom att kontrollera antalet cykler som leder per tidsenhet, som att utföra 5 cykler och stänga av 5 cykler per sekund för att uppnå en effekt på 50 %. Denna metod har nästan inga elektromagnetiska störningar och kan förhindra strömstötar från att skada värmeelementen. Den är lämplig för scenarier som är känsliga för störningar, såsom laboratorieugnar och konstanttemperaturbad i halvledarprocesser.
Enastående fördelar
Exakt temperaturkontroll och energibesparing
Utrustad med en PID-regleringsalgoritm för sluten-slinga kan temperaturregleringsnoggrannheten nå ±0,5 %-±1 %, vilket stabilt kan upprätthålla den konstanta temperatur som krävs för industriell uppvärmning. Jämfört med styrläget "helt på och helt av" för traditionella reläer, kan det matcha uteffekten efter behov, vilket undviker energislöseri orsakat av överdriven uppvärmning. Efter applicering i vissa industriella scenarier kan energibesparingshastigheten-förbättras avsevärt. Den stöder tre återkopplingslägen samtidigt: konstant spänning, konstant ström och konstant effekt. Även om matningsspänningen fluktuerar med ±10 % eller lastimpedansen ändras med 10 gånger, kan uppvärmningsparametrarna fortfarande hållas stabila.
Stark anpassningsförmåga och stabilitet
Kompatibel med konventionella industriella spänningar som 220V och 380V, vissa modeller kan anpassas för speciella spänningar som 660V och kan vara kompatibla med olika värmelasttyper inklusive resistiva, induktiva belastningar och primärsidan av transformatorer. Den har inga mekaniska kontakter, är motståndskraftig mot frekvent växling och har en livslängd som vida överstiger den för traditionella mekaniska brytare. Samtidigt har den en mjukstartsfunktion, som kan minska påverkan på elnätet under uppstart och säkerställa en stabil drift av värmesystemet.
Integrerat skydd och enkel sammankoppling
Vanliga modeller har i allmänhet flera inbyggda-skyddsfunktioner som överström, fasförlust, fassekvens och tyristoröverhettning. Vissa har också design för skydd av kylfläns över-temperatur och långsam avstängning, vilket omedelbart kan undvika risken för utrustningsfel. Dessutom är den kompatibel med industriella standardstyrsignaler som 4-20mA och 0-10V, och kan sömlöst integreras med PLCS, temperaturkontrollinstrument och andra enheter. Den stöder också ett instrument som styr flera triggerkort och uppfyller de centraliserade hanterings- och kontrollkraven för industriella automatiserade värmesystem.
Typiska tillämpningsscenarier
Denna typ av regulator används ofta inom flera industriella värmerelaterade områden.
Inom den metallurgiska industrin kan den användas för temperaturkontroll i saltbadsugnar, kraftfrekvensinduktionsugnar och värmebehandlingsugnar, vilket säkerställer temperaturstabiliteten för metallglödgning, härdning och andra processer.
Inom glas- och keramikindustrin är den kompatibel med utrustning som glassmältugnar och elektriska tunnelugnar, som exakt styr uppvärmningstemperaturen för bildning av smält glas och sintring av keramik.
Inom området kemiteknik kan den justera värmeeffekten hos system som destillationsförångning och rörledningsuppvärmning för att förhindra att temperaturfluktuationer påverkar effekten av kemiska reaktioner.
Dessutom kan den också användas i scenarier som uppvärmning av formsprutningsmaskinens cylinder, temperaturkontroll av vakuumbeläggningsutrustning och uppvärmning av ugnar i pulvermetallurgimaskiner.
Försiktighetsåtgärder för användning
Betona värmeavledning
Tyristorer genererar betydande värme under hög-drift. Modeller med en ström som är större än eller lika med 50A bör utrustas med kylflänsar, kylfläktar eller till och med vattenkylningssystem för att säkerställa att temperaturen på värmeavledningssubstratet inte överstiger 80 grader, vilket förhindrar skador på komponenter på grund av överhettning.
Belastningsanpassning och störningsdämpning
För induktiva belastningar som värmeutrustning med transformatorer måste en RC-absorptionskrets installeras för att undertrycka avstängd överspänning. Kapacitiva belastningar kan kräva en serieinduktor för strömbegränsning. Om fas-triggningsmetoden används är den benägen att störa övertoner med elnätet. I sådana fall kan ett ingångsfilter läggas till för optimering.
Reservkraftsmarginal
Vid val av modell bör en marginal på cirka 1,5 gånger den nuvarande kapaciteten reserveras för att undvika överbelastning av utrustningen orsakad av en plötslig ökning av värmebelastningen. Välj samtidigt enfasiga- eller trefasmodeller- baserat på värmesystemets totala effekt för att säkerställa effektmatchning.
