Som leverantör av High Precision Termocouple Signal Isolation Transmitters stöter jag ofta på förfrågningar om utsignalerna från dessa enheter. I det här blogginlägget kommer jag att fördjupa mig i detaljerna om vad utsignalen från en High Precision Termocouple Signal Isolation Transmitter är, dess betydelse och hur den relaterar till olika industriella applikationer.
Förstå termoelement och signalisoleringssändare
Innan vi diskuterar utsignalen är det viktigt att förstå de grundläggande komponenterna som är involverade. Ett termoelement är en temperaturmätare som består av två olika metalltrådar sammanfogade i ena änden. När det finns en temperaturskillnad mellan korsningen (mätänden) och referensänden genereras en liten spänning enligt Seebeckeffekten. Denna spänning är proportionell mot temperaturskillnaden.
Termoelementets signal är dock ofta svag och kan lätt påverkas av elektriskt brus, störningar och jordslingor i industriella miljöer. Det är här en High Precision Termoelement Signal Isolation Transmitter kommer in. Den isolerar termoelementets signal från resten av det elektriska systemet, förstärker den svaga signalen och omvandlar den till en mer användbar och standardiserad utsignal.
Typer av utsignaler
Utsignalen från en högprecisionssändare för termoelementsignalisolering kan variera beroende på den specifika modellen och applikationens krav. Här är några av de vanligaste typerna:
4 - 20mA strömsignal
En av de mest använda utsignalerna i industriella applikationer är strömsignalen 4 - 20mA. Denna typ av signal har flera fördelar. För det första är den mindre känslig för elektriskt brus jämfört med spänningssignaler. Strömslingan kan överföra signalen över långa avstånd utan signifikant signalförsämring. För det andra möjliggör 4 - 20mA-signalen enkel integration med andra industriella enheter som PLC:er (Programmable Logic Controllers) och DCS:er (Distribuerade styrsystem).
I en 4 - 20mA-utgång representerar 4mA den nedre delen av temperaturområdet och 20mA representerar den övre änden. Till exempel, om termoelementets temperaturintervall är 0 - 100°C, kan 4mA motsvara 0°C och 20mA kan motsvara 100°C. Detta linjära förhållande mellan strömmen och temperaturen gör det enkelt att tolka signalen och använda den för kontroll- och övervakningsändamål.
0 - 10V DC spänningssignal
En annan vanlig utsignal är 0 - 10V DC spänningssignalen. Denna typ av signal är relativt lätt att mäta och kan användas direkt med många typer av mät- och styrutrustning. 0V representerar den nedre delen av temperaturområdet och 10V representerar den övre delen.

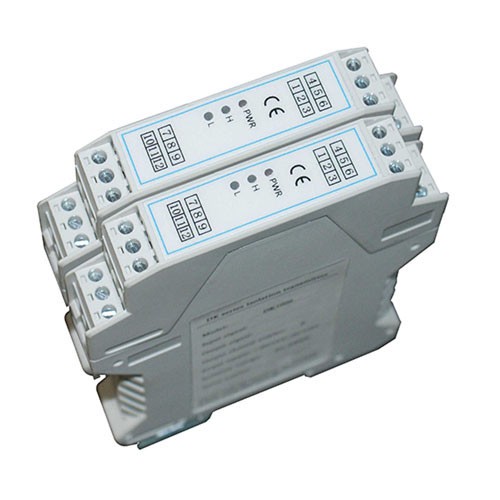

Spänningssignaler är dock mer benägna att få elektriskt brus och signalförlust över långa avstånd jämfört med strömsignaler. När du använder en 0-10V DC-utgång är det därför viktigt att säkerställa korrekt skärmning och jordning för att minimera störningar. Du kan lära dig mer om0 - 10V DC signalisolationssändarepå vår hemsida.
Digitala utsignaler
Med teknikens framsteg blir digitala utsignaler allt mer populära. Digitala signaler erbjuder högre noggrannhet, bättre brusimmunitet och förmågan att överföra mer information jämfört med analoga signaler.
Vissa högprecisionssändare för termoelementsignalisolering kan mata ut digitala signaler i format som Modbus RTU, Profibus eller Ethernet. Dessa digitala protokoll möjliggör enkel kommunikation med andra digitala enheter i det industriella nätverket, vilket möjliggör mer avancerade kontroll- och övervakningsfunktioner.
Utgångssignalens betydelse
Utsignalen från en högprecision termoelement signalisolationssändare spelar en avgörande roll i industriella applikationer. Det ger en tillförlitlig och korrekt representation av temperaturen som mäts av termoelementet, vilket är avgörande för processkontroll, kvalitetssäkring och säkerhet.
I processtyrningsapplikationer används utsignalen för att justera processparametrarna såsom temperatur, tryck och flödeshastighet för att upprätthålla de önskade processförhållandena. Till exempel, i en kemisk reaktor, kan temperaturen som mäts av termoelementet och överförs av isolationssändaren användas för att styra värme- eller kylsystemet för att säkerställa att reaktionen sker vid optimal temperatur.
I kvalitetssäkring kan utsignalen användas för att övervaka temperaturen på produkter under tillverkningen för att säkerställa att de uppfyller de erforderliga kvalitetsstandarderna. Till exempel inom livsmedels- och dryckesindustrin är noggrann temperaturövervakning avgörande för att förhindra förstörelse och säkerställa produktsäkerhet.
Tillämpningar i olika branscher
High Precision Termoelement Signal Isolation Transmitter med dess olika utsignaler hittar tillämpningar i ett brett spektrum av industrier:
Industriell automation
Inom industriell automation används utsignalen för att samverka med PLC:er och DCS:er för processkontroll och övervakning. 4 - 20mA eller digitala utsignaler används ofta i denna industri på grund av deras tillförlitlighet och kompatibilitet med industriella styrsystem. Du kan utforska vårIndustriell - Grade DC spänning och strömsändareför mer information om relaterade produkter.
Kraftgenerering
I kraftverk är noggrann temperaturmätning avgörande för säker och effektiv drift av utrustning som pannor, turbiner och generatorer. Utsignalen från isolationssändaren används för att övervaka temperaturen på dessa komponenter och utlösa larm eller avstängningsprocedurer vid överhettning.
Mat och dryck
Inom livsmedels- och dryckesindustrin är temperaturkontroll avgörande för att säkerställa produktkvalitet och säkerhet. Utsignalen från isolationssändaren används för att övervaka temperaturen under tillagnings-, pastöriserings- och lagringsprocesser.
Medicinsk
Inom det medicinska området är temperaturmätning viktig för olika applikationer såsom inkubatorer, steriliseringsutrustning och patientövervakning. Utsignalen från isolationssändaren ger exakta temperaturdata för dessa applikationer.
Integration med andra enheter

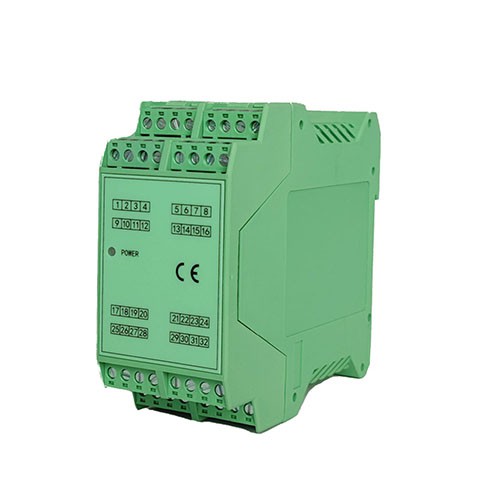

Utsignalen från High Precision Thermocouple Signal Isolation Transmitter kan enkelt integreras med andra enheter i industrisystemet. Till exempel kan den anslutas till en datainsamlingsmodul för att samla in och registrera temperaturdata. Vår1 - In - 6 - Ut Intelligent Data Acquisition Moduleär ett utmärkt alternativ för sådan integration, vilket gör att du kan samla in flera signaler från olika termoelement och överföra dem till ett centralt styrsystem för vidare analys.
Slutsats
Sammanfattningsvis är utsignalen från en High Precision Termocouple Signal Isolation Transmitter ett avgörande element i industriell temperaturmätning och kontroll. Oavsett om det är en 4 - 20mA strömsignal, 0 - 10V DC spänningssignal eller en digital utsignal, har varje typ sina egna fördelar och är lämplig för olika applikationer.
Om du är i behov av en High Precision Termocouple Signal Isolation Transmitter eller har några frågor om utsignalerna och deras applikationer, är du välkommen att kontakta oss för upphandling och vidare diskussioner. Vi är fast beslutna att tillhandahålla produkter av hög kvalitet och utmärkt service för att möta dina industriella behov.
Referenser
- Doebelin, EO (2003). Mätsystem: Applikation och design. McGraw - Hill.
- Beckwith, TG, Buck, NL, & Marangoni, RD (2007). Mekaniska mätningar. Addison - Wesley.
