Multifunktionella effektmätare är viktiga enheter i moderna elektriska system, och erbjuder ett brett utbud av funktioner som hjälper till att övervaka, analysera och hantera el effektivt. Som en ledande leverantör av multifunktionella effektmätare förstår vi vikten av dessa enheter i olika applikationer, från industrianläggningar till kommersiella byggnader och bostadsmiljöer. I det här blogginlägget kommer vi att utforska huvudfunktionerna hos multifunktionella effektmätare och hur de kan gynna dina elsystem.
Mätning av elektriska parametrar
En av de primära funktionerna hos multifunktionella effektmätare är att mäta olika elektriska parametrar exakt. Dessa parametrar inkluderar spänning, ström, effekt, energi, frekvens och effektfaktor. Genom att tillhandahålla realtidsdata om dessa parametrar gör multifunktionella effektmätare det möjligt för användare att övervaka prestandan hos sina elektriska system och identifiera eventuella problem eller ineffektivitet.
- Spänningsmätning: Multifunktionella effektmätare kan mäta spänningen i ett elektriskt system vid olika punkter, vilket gör att användarna kan säkerställa att spänningen ligger inom det acceptabla intervallet. Detta är avgörande för att skydda elektrisk utrustning från skador orsakade av överspännings- eller underspänningsförhållanden.
- Strömmätning: Mätning av strömmen som flyter genom en elektrisk krets är avgörande för att bestämma belastningen på systemet och för att säkerställa att den elektriska utrustningen fungerar inom sin nominella kapacitet. Multifunktionella effektmätare kan mäta både AC- och DC-strömmar exakt.
- Effektmätning: Effekt är den hastighet med vilken elektrisk energi förbrukas eller produceras. Multifunktionella effektmätare kan mäta aktiv effekt (kraften som används för att göra användbart arbete), reaktiv effekt (den effekt som krävs för att bibehålla magnetfälten i induktiva belastningar) och skenbar effekt (den totala effekten som tillförs kretsen).
- Energimätning: Energi är den totala mängden elektrisk energi som förbrukas under en tidsperiod. Multifunktionella effektmätare kan mäta både aktiv och reaktiv energi, vilket gör att användarna kan spåra sin energiförbrukning och beräkna sina elräkningar korrekt.
- Frekvensmätning: Frekvensen för ett elektriskt system är antalet cykler per sekund av växelströmmen. Multifunktionella effektmätare kan mäta frekvensen på elförsörjningen och säkerställa att den är stabil inom det acceptabla området.
- Effektfaktormätning: Effektfaktor är ett mått på hur effektivt elektrisk effekt används i en krets. En låg effektfaktor indikerar att en betydande mängd effekt slösas bort i form av reaktiv effekt. Multifunktionella effektmätare kan mäta effektfaktorn och ge information om hur den kan förbättras.
Övervakning och analys
Förutom att mäta elektriska parametrar kan multifunktionella effektmätare även övervaka och analysera prestanda hos elektriska system över tid. Detta hjälper användare att identifiera trender, upptäcka anomalier och vidta proaktiva åtgärder för att optimera driften av sina elektriska system.
- Dataloggning: Multifunktionella effektmätare kan lagra historiska data om elektriska parametrar, såsom spänning, ström, effekt och energi, över en tidsperiod. Dessa data kan hämtas och analyseras senare för att identifiera mönster och trender i systemets prestanda.
- Händelseinspelning: Multifunktionella effektmätare kan registrera händelser som spänningsfall, svällningar, avbrott och överströmmar. Denna information kan användas för att diagnostisera problem i det elektriska systemet och vidta korrigerande åtgärder för att förhindra framtida fel.
- Harmonisk analys: Övertoner är oönskade frekvenser som kan förvränga vågformen hos en elektrisk signal och orsaka problem i elektrisk utrustning. Multifunktionella effektmätare kan analysera övertonsinnehållet i elförsörjningen och ge information om nivåerna av övertoner som finns i systemet.
- Ladda profilering: Lastprofilering innebär att man analyserar mönstret för elektrisk belastningsförbrukning över tid. Multifunktionella effektmätare kan ge lastprofiler som visar hur den elektriska belastningen varierar under dagen, veckan eller månaden. Denna information kan användas för att optimera driften av elektrisk utrustning och minska energikostnaderna.
Skydd och kontroll
Multifunktionella effektmätare kan också tillhandahålla skydds- och kontrollfunktioner för elektriska system. Dessa funktioner hjälper till att förhindra skador på elektrisk utrustning och garanterar personalens säkerhet.
- Överströmsskydd: Multifunktionella effektmätare kan upptäcka överströmmar i en elektrisk krets och lösa ut strömbrytaren för att skydda utrustningen från skador.
- Överspännings- och underspänningsskydd: Multifunktionella effektmätare kan övervaka spänningen i ett elektriskt system och lösa ut strömbrytaren om spänningen överstiger eller faller under det acceptabla området.
- Jordfelsskydd: Jordfelsskydd är utformat för att upptäcka och skydda mot elektriska fel som uppstår när en strömförande ledare kommer i kontakt med jorden. Multifunktionella effektmätare kan upptäcka jordfel och lösa ut strömbrytaren för att förhindra elektriska stötar och brandrisker.
- Fjärrkontroll och övervakning: Många multifunktionella effektmätare är utrustade med kommunikationsgränssnitt som gör att de kan anslutas till ett nätverk för fjärrkontroll och övervakning. Detta gör det möjligt för användare att övervaka prestandan för sina elektriska system från en central plats och vidta korrigerande åtgärder vid behov.
Kommunikation och integration
Multifunktionella effektmätare kan kommunicera med andra enheter och system med hjälp av olika kommunikationsprotokoll, såsom Modbus, Profibus, Ethernet och trådlös kommunikation. Detta gör att de kan integreras i större elledningssystem och tillhandahålla värdefull data för beslutsfattande.
- Dataöverföring: Multifunktionella effektmätare kan överföra de uppmätta elektriska parametrarna och annan data till ett centralt övervakningssystem eller en molnbaserad plattform. Dessa data kan nås av auktoriserad personal från var som helst i världen med hjälp av en dator eller en mobil enhet.
- Systemintegration: Multifunktionella effektmätare kan integreras med andra elektriska enheter, såsom strömbrytare, reläer och energiledningssystem, för att bilda en heltäckande lösning för elhantering. Denna integration möjliggör sömlös styrning och övervakning av det elektriska systemet.
- Smart Grid-integration: Multifunktionella effektmätare spelar en avgörande roll i integrationen av elektriska system med det smarta nätet. De kan tillhandahålla realtidsdata om elförbrukning och elproduktion, som kan användas av nätoperatören för att optimera distributionen av el och hantera balansen mellan utbud och efterfrågan.
Vårt produktsortiment

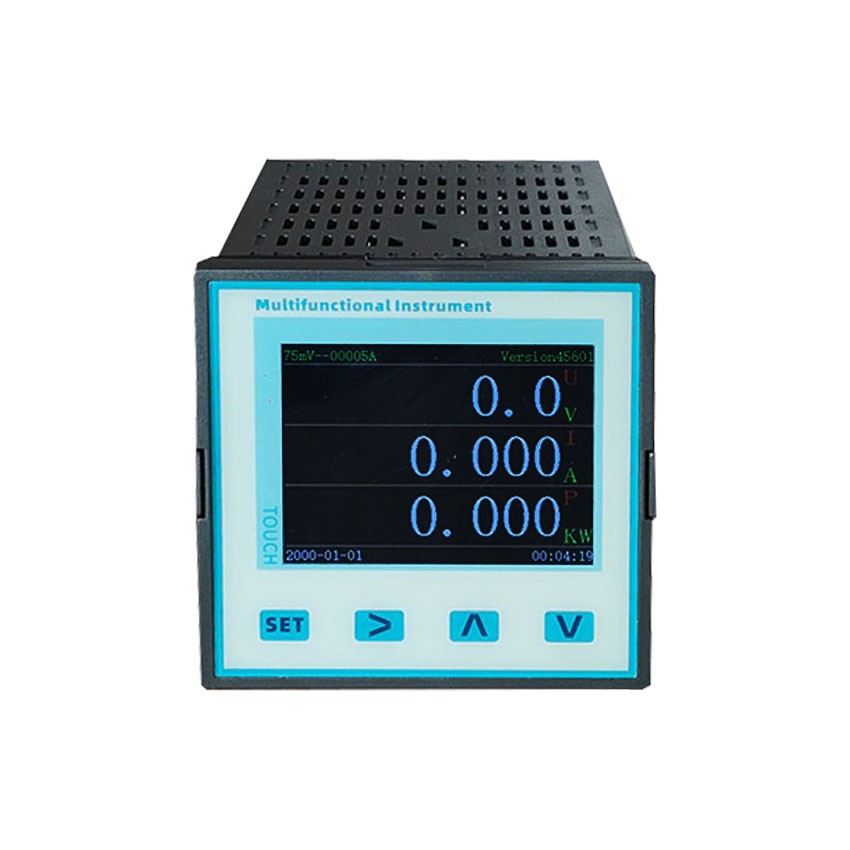

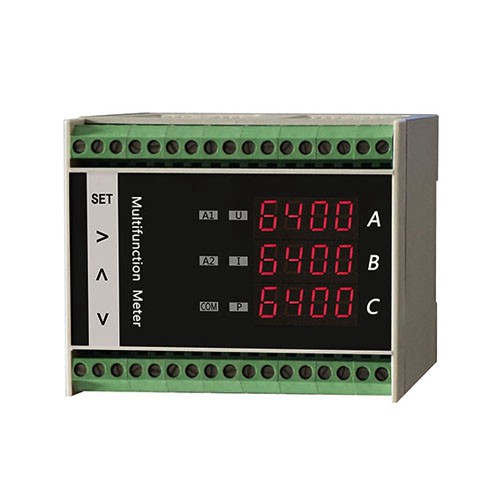

Som leverantör av multifunktionella effektmätare erbjuder vi ett brett utbud av produkter för att möta våra kunders olika behov. I vårt produktsortiment ingår3PH DIN-skena Montering Multifunktionsmätare,Enfas multifunktionsmätare, ochÄkta RMS multifunktionsmätare med kommunikation. Dessa mätare är designade för att ge korrekt och tillförlitlig mätning av elektriska parametrar, såväl som avancerade övervaknings-, analys-, skydds- och kontrollfunktioner.
Slutsats
Multifunktionella effektmätare är mångsidiga enheter som erbjuder ett brett utbud av funktioner för övervakning, analys och hantering av elkraft. Genom att tillhandahålla realtidsdata om elektriska parametrar, övervaka elektriska systems prestanda över tid, tillhandahålla skydds- och kontrollfunktioner och möjliggöra kommunikation och integration med andra enheter och system, kan multifunktionella effektmätare hjälpa användare att optimera driften av sina elektriska system, minska energikostnaderna och förbättra tillförlitligheten och säkerheten för sin elektriska utrustning.
Om du är intresserad av att lära dig mer om våra multifunktionella effektmätare eller vill diskutera dina specifika krav, är du välkommen att kontakta oss. Vårt team av experter hjälper dig gärna med att välja rätt produkt för din applikation och ge dig nödvändig support och vägledning.
Referenser
- IEEE Standard for Electric Power Systems Definitions, IEEE Std 100-2000.
- International Electrotechnical Commission (IEC) standarder för elektriska mätinstrument.
- Power Quality Handbook, av Roger C. Dugan, Mark F. McGranaghan och Surya Santoso.
